AKSES DATA SECARA LOOK UP TABLE

AKSES DATA SECARA LOOK UP TABLE

Langkah :

1. Hubungkan PORT 1 (P1) DT51 MinSysn dengan PORT OUTPUT DT-51 Trainer board

2. Hubungkan CONTROL DT-51 MinSys dengan CONTROL DT-51 Trainer board

3. Hubungkan DT-51 MinSys dengan PC menggunakan kabel serial

4. Hubungkan DT-51 MinSys dengan sumber tegangan

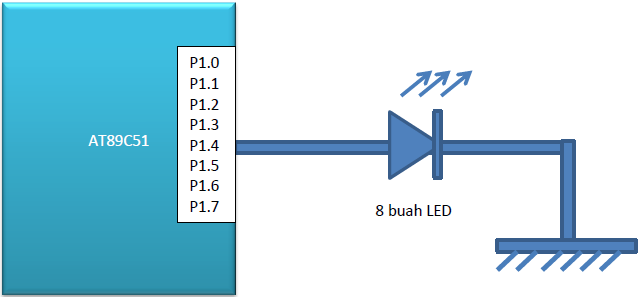

 Skema Rangkaian

Teori
Akses data ke alamat memori dapat dilakukan secara berurutan (indeks) dengan melibatkan register DPTR, A dan register pencacah data misal R0.

Contoh:

MULAI: MOV DPTR,#DATALED           ; isi reg DPTR dengan alamat awal data
              MOV R0,#00H                             ; siapkan R0 sbdg pencacah data

NEXT: CLR A                                            ; kosongkan isi reg A
             MOVC A,@A+DPTR                   ; copy data dari alamat data yg ditunjuk DPTR ke A
             -------
             INC DPTR                                     ; naikkan alamat
             INC R0                                           ; naikkan pencacah data
             CJNE R0,#08h,NEXT                    ; apakah cacah data sudah 8, jika belum ke next data

Program I RUNNING LED MANUAL
$mod51
           CSEG
           ORG 4000H
           LJMP START
           ORG 4100H
START:
           MOV P1,#00000001B
           ACALL TUNDA
           MOV P1,#00000010B
           ACALL TUNDA
           MOV P1,#00000100B
           ACALL TUNDA
           MOV P1,#00001000B
          ACALL TUNDA
          MOV P1,#00010000B
          ACALL TUNDA
          MOV P1,#00100000B
          ACALL TUNDA
          MOV P1,#01000000B
          ACALL TUNDA
          MOV P1,#10000000B
          ACALL TUNDA
           LJMP START

TUNDA : MOV R7,#01H
LUP1:      MOV R6,#0FFH
LUP2:      MOV R5,#0FFH
                 DJNZ R5,$
                 DJNZ R6,LUP2
                 DJNZ R7, LUP1
                 RET
END

Program 2 RUNNING LED DENGAN LOOP UP TABLE
; PROGRAM AKSES DATA (LOOK UP TABLE)
; AKSES DATA BERURUTAN YANG DI SIMPAN DI TABEL DATA
; DI AKSESES DGN BANTUAN REG DPTR, REG A dan RO
; ==============================================

$MOD51
                  CSEG
                  ORG 4000h
                  LJMP MULAI
                  ORG 4100h
MULAI:    MOV DPTR,#DATALED
                  MOV R0,#00H
NEXT:       CLR A
                   MOVC A,@A+DPTR
                 CPL A
                 MOV P1,A
                 INC DPTR
                 ACALL TUNDA

                 INC R0
                 CJNE R0,#08h,NEXT
                 SJMP MULAI

;=======PROSEDUR TUNDA===
TUNDA: MOV R7,#01h
LUP1:     MOV R6,#0FFh
LUP2:     MOV R5,#0FFH
                DJNZ R5, $
                DJNZ R6,LUP2
                DJNZ R7,LUP1
                RET
;=======PROSEDUR TUNDA==END

DATALED:
                    DB 00000001b
                    DB 00000010b
                    DB 00000100b
                    DB 00001000b
                    DB 00010000b
                    DB 00100000b
                    DB 01000000b
                    DB 10000000b
END

Seven Segment Mikroprosesor

                                                                   PRAKTEK-5
                                                                 Seven Segment
Langkah:
1. Hubungkan P1 DT51 MinSysn dengan “DATA 7S” DT-51 trainer board.
2. Hubungkan Port C DT51 MinSysn dengan “I/P S KEY” DT-51 trainer board.
3. Hubungkan CONTROL DT-51 Min Sys dengan CONTROL DT-51 trainer board.
4. Hubungkan DT-51 MinSys dengan PC menggunakan kabel serial
5. Hubungkan Dt-51 MInSys dengansumber tegangan

Teori
Seven segment adalah diode LED sebanyak 7 buah yang disusun dan dikemas membentuk penampil angka, dan biasanya ditambahkan 1 buah LED untuk koma (Dot Point). Karena dibentuk dari kumpulan LED maka ada dua jenis seven segment, yaitu Common Anode (CA) dan Common Catode (CC).
Untuk penyalakan seven segment jenis CC maka masukan segment a s/d Dp harus diberi logika tinggi dan bagian CC dihubungkan dengan Ground. Sedangkan jika ingin menyalakan seven segment jenis CA maka masukan segment a s/d Dp harus diberi logika LOW dan CA harus dihubungkan ke +5 VCC.

Skema Rangkaian
P1 sbg input PA sebagai output

ALAMAT PENTING MODUL DT-51 adalah sbb:
1. PA (port A) = 2000h
2. PB (port B) = 2001h
3. PC (port C) = 2002h
4. Reg CW (Control Word) = 2003h
5. DIGIT1 = 80h
6. DIGIT2 = 40h
Dari gambar rangkaian di atas saluran data tampilan angka menggunakan P1 yang dipakai bersama antara digit1 dan digit 2 sehingga jika ingin menampilkan angka bersama (tampil 2 digit sekaligus) dilakukan secara bergantian secara cepat sehingga tampil seolah-olah berbarengan. Catatan penting untuk tampilan secara bergatian dari digit1 ke digit2 harus diselingi dengan mematikan semua sesaat, karena jika tidak dimatikan sesaat maka tampilan angka akan tumpang tindih.

PROGRAM 1
;--------------------------------
; contoh scanning seven segment
; menampilkan angka 51
;--------------------------------
$mod51
PORTC EQU 2002H
CW EQU 2003H
CSEG
ORG 4000H
LJMP START
DELAY: MOV R6, #0FH
LUP: MOV R7, #0FFH
DJNZ R7, $
DJNZ R6, LUP
RET
START: MOV SP, #30H
MOV DPTR, #CW
MOV A, #80H
MOVX @DPTR, A
LOOP:
;menampilkan angka 5 di seven segment 1
MOV DPTR, #PORTC
MOV A, #80H
MOVX @DPTR, A
MOV P1, #6DH
LCALL DELAY
MOV P1,#00H
;menampilkan angka 7 di seven segment 2
MOV A, #40H
MOVX @DPTR, A
MOV P1, #07H
LCALL DELAY
MOV P1,#00H
SJMP LOOP
END

Terima Kasih... :D
